РАСЧЕТНЫЙ КОД TWOPHASE

EXAMPLES AND RELEASES

ПРИМЕРЫ

Единственный в мире двухфазный код, использующий прямое численное моделирование для двухфазных газодинамических течений для воды и для жидкого натрия с учётом процессов массообмена.

Пример 1 --- расчета двухфазной инверсии

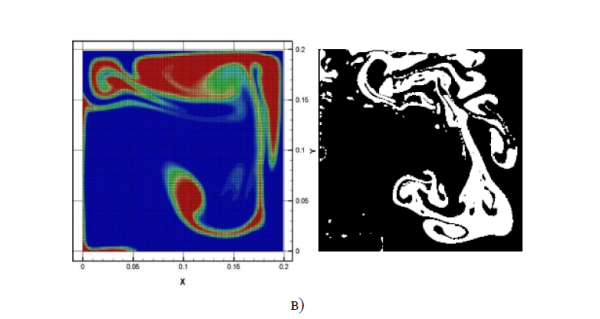

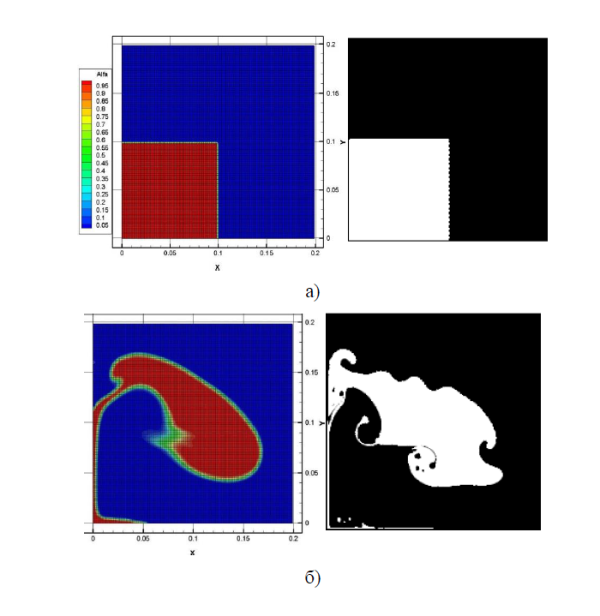

Профили объёмной доли масла в разные моменты времени:  а) 0 с, б) 2,4 с, в) 4,8 с.

Слева результаты расчёта, полученные кодом TwoPhase/V1.1, справа – результаты работы [Ozmen-Cagatay, H.; Kocaman, S. Dam-break flows during initial stage using SWE and RANS approaches. J. Hydraul. Res., 48, 603–611, 2010].

Пример 2 --- Кипение натрия в вертикальном канале в условиях вынужденного подъёмного течения

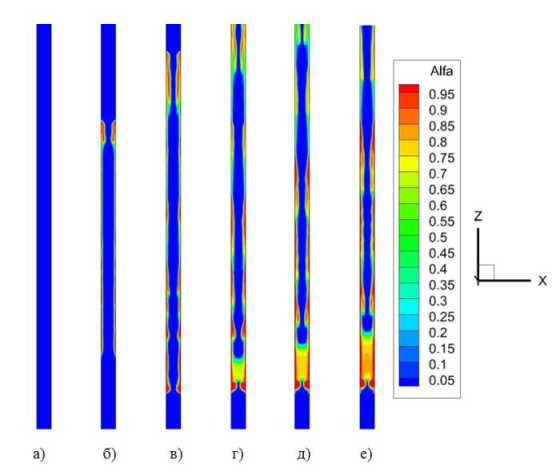

Профили объёмной доли паров натрия в расчёте теплоотдачи и сопротивления при кипении натрия в вертикальной трубе в условиях вынужденного подъемного течения для разных моментов времени: а) 0 с; б) 0,14 с; в) 0,18 с; г) 0,20 с; д) 0,22 с; е) 0,23 с. Тепловой поток на боковых стенках 0,57 МВт/м².

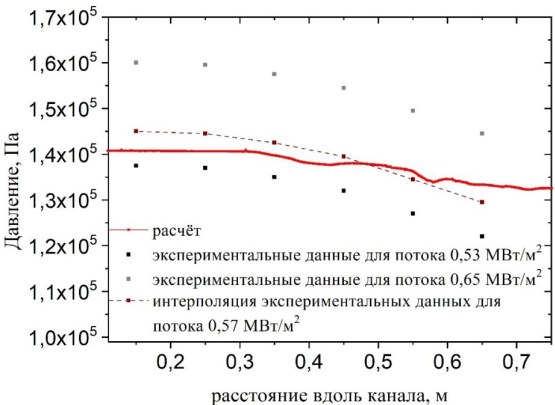

Распределение давления вдоль канала в сравнении с экспериментом [Ю.А. Зейгарник, В.Д. Литвинов, Исследование гидравлического сопротивления при кипении натрия в трубе, ТВТ, №5. с.1116-1118, 1977].
